DINAK presenta un Conducto modular metálico de doble pared con aislamiento intermedio de fibra cerámica biosoluble de alta densidad de espesor mínimo 25 mm, específicamente diseñado para extracción de campanas de cocina industriales. Disponible en dos versiones:

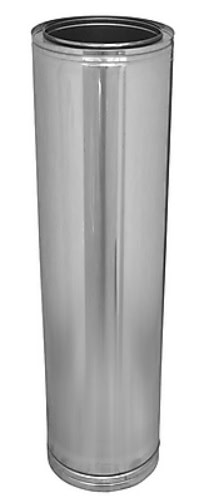

DINAK EI 30 CON JUNTA
► Pared interior:
AISI 304 (1.4301)
T200 N1 W V2 L20040 O00
► Pared exterior:
AISI 316L (1.4404)
T200 N1 W V2 L50040 O00
► Designaciones para el rango de diámetros de 80 a 300, para más información consulte los certificados CE
► Para instalaciones con baja presión de extracción:
Hasta 40 Pa en sobrepresión.
► Hasta 200 Pa en aspiración (presión negativa)
► Incorpora una junta de silicona (Tmax = 200 ºC) en las uniones entre elementos

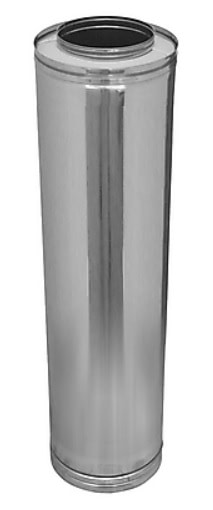

DINAK EI 30 CON ARO
► Pared interior:
AISI 304 (1.4301)
T600 H1 W V2 L20040 G60
► Pared exterior:
AISI 316L (1.4404)
T600 H1 W V2 L50040 G60
► Designaciones para el rango de diámetros de 80 a 300, para más información consulte los certificados CE
► Para instalaciones con alta presión de extracción:
Hasta 5.000 Pa en sobrepresión y 2.000 Pa en aspiración (presión negativa)
► Incorpora un aro de estanqueidad perimetral en las uniones sobre el que se aplica un sellante de silicona neutra resistente a altas temperaturas
CLASIFICACIÓN EI
La gama DINAK EI 30 ha sido ensayada conforme a la norma UNE-EN 1366-1, y ha obtenido las siguientes clasificaciones de resistencia al fuego como conducto de ventilación, de acuerdo con la norma EN 13501-3:2005:
INSTALACIÓN VERTICAL:
EI 30 (ve i→o)
INSTALACIÓN HORIZONTAL:
EI 30 (ho i→o)
La gama DINAK EI 30 posee las siguientes clasificaciones de resistencia al fuego como conducto de control del humo de incendio, según norma UNE-EN 13501-4:2007:
INSTALACIÓN VERTICAL:
EI 30 (ve) S500multi
INSTALACIÓN HORIZONTAL:
EI 30 (ho) S500multi
CARACTERÍSTICAS
► Alta resistencia mecánica y estabilidad. Ensayos de compresión, tracción en las uniones y carga de viento realizados conforme a la norma UNE-EN 1859
► Materiales pertenecientes a la clase A1 de reacción al fuego
► Estanqueidad al agua de lluvia
► Ensayado según norma: UNE-EN 1856-1
►La versión EI 30 con aro ha obtenido las máximas clasificaciones de estanqueidad al aire según las normas europeas UNE-EN 1443 de chimeneas (clase H1, hasta 5.000 Pa), y UNE-EN 1507 de conductos de ventilación (clase D3, hasta 2.000 Pa en sobrepresión, y 750 Pa en aspiración)
PARED INT: Inox AISI 304 (1.4301)
Inox AISI 316L (1.4404)
PARED EXT: Inox AISI 304 (1.4301) acabado brillante
Inox AISI 316L (1.4404), para ambientes marinos u otros altamente corrosivos, acabado brillante
Inox AISI 430 (1.4016) para montaje interior, acabado brillante. Disponible hasta Ø 750 mm
Opcionalmente, lacado en color de la gama RAL
AISLAMIENTO:
Fibra cerámica biosoluble de alta densidad y espesor mínimo de 25 mm
