Aislamiento de las Tuberias según RITE 2021

Exigencias de aislamiento del RITE – Rendimiento de Instalaciones Térmicas


En el CTE DB-HE 2 “Rendimiento de las instalaciones térmicas” (RITE), se indican los espesores mínimos de aislamiento térmico. Dichos espesores varían en función del diámetro exterior de la tubería o conducto sin aislar y de la temperatura del fluido o aire de la red. Dichos espesores vienen definidos en las tablas 2 a 6 y son válidos para materiales de aislamiento térmico con una conductividad térmica de referencia a 10 ºC de 0,040 W/(m.K). Si se deciden utilizar materiales de aislamiento térmico distintos se deberán calcular los espesores mínimos aplicando las ecuaciones incluidas en el RITE para superficies planas y circulares.

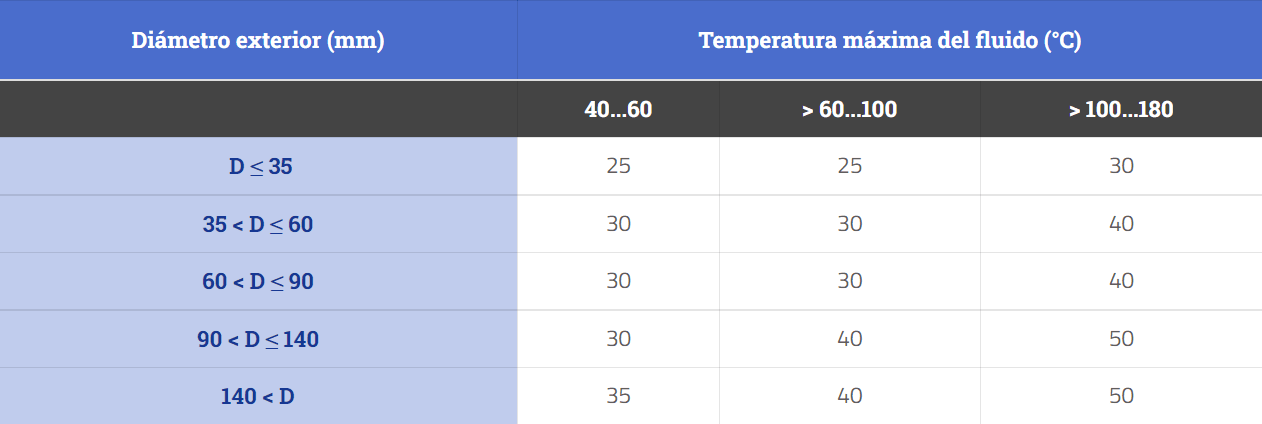

Tabla 1. Espesores mínimos de aislamiento (mm) de tuberías y accesorios que transportan fluidos calientes que discurren por el interior de edificios

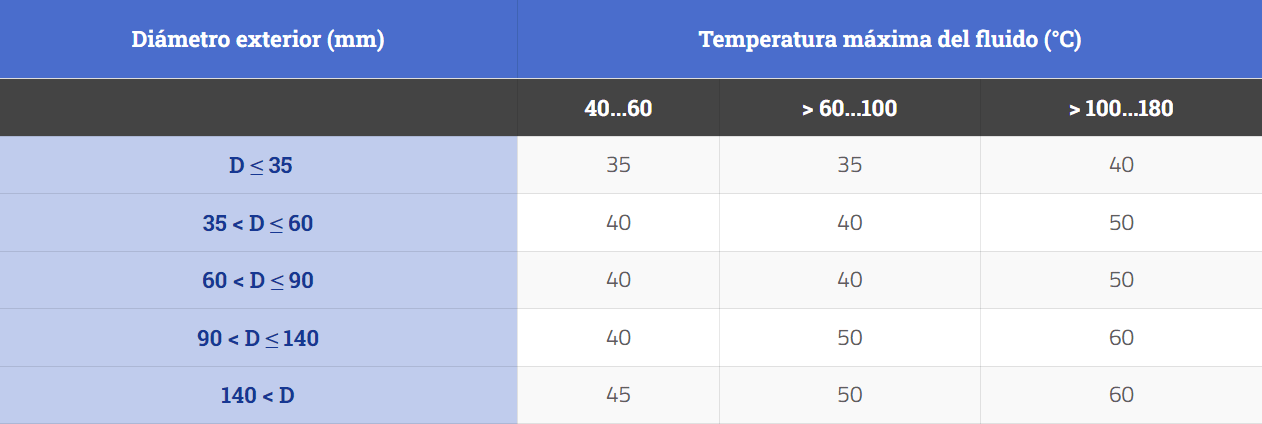

Tabla 2. Espesores mínimos de aislamiento (mm) de tuberías y accesorios que transportan fluidos calientes que discurren por el exterior de edificios

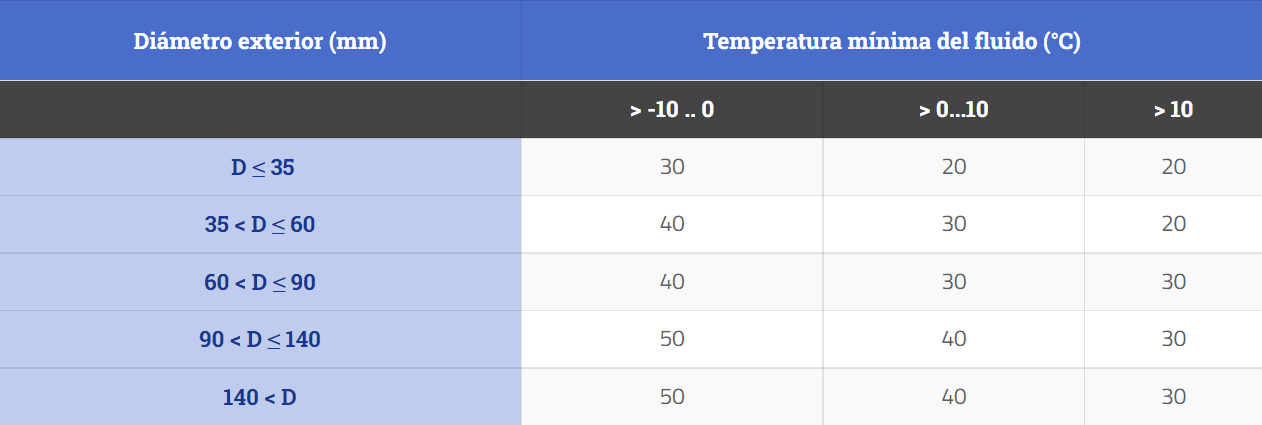

Tabla 3. Espesores mínimos de aislamiento (mm) de tuberías y accesorios que transportan fluidos fríos que discurren por el interior de edificios



Tabla 4. Espesores mínimos de aislamiento (mm) de tuberías y accesorios que transportan fluidos fríos que discurren por el exterior de edificios

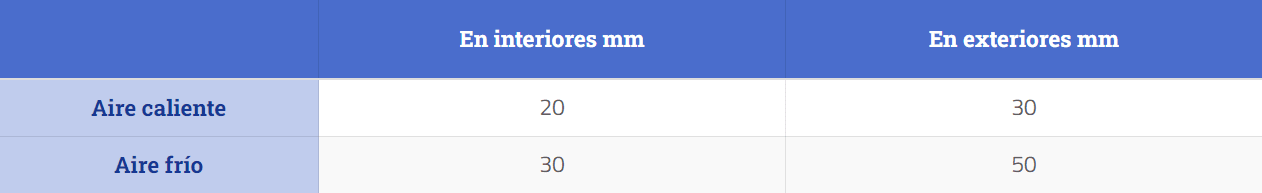

Tabla 5. Espesores de aislamientos de conductos
